Изолированная однополюсная система JDC-H

Изолированная однополюсная система JDC-H

Общая информация

Серия токопроводов JDC-H - это современная система электропитания с изолированными однополюсными проводниками, соответствующая последним нормативным требованиям по электробезопасности.

Материал токопровода:

• медь (200А-5000А)

• алюминий (150А-3000А)

Алюминиевый токопровод снабжен прочной запатентованной направляющей из нержавеющей стали, устойчивой к коррозии.

Система может устанавливаться вертикально или горизонтально, по прямой или изогнутой траектории.

JDC-H можно применять как внутри, так и снаружи помещений.

Для температур выше +115°C возможна специальная изоляция; при низкотемпературном исполнении допустима эксплуатации до -40°C.

Вся система полностью изолирована с соблюдением требований безопасности.

Заземляющий проводник обозначен желто-зеленой полосой на всей длине.

Тип кривых: минимальный радиус - 1200 мм.

Сертификация: ССС, ISO9001, CE.

Изоляция

Фазный проводник имеет зеленый цвет, заземляющий - желто-зеленый.

Стандартная длина секции - 6,0 м (возможны и другие размеры).

Соединительные элементы

Стыковочные элементы с защёлкой обеспечивают механическое и электрическое соединение.

Также предусмотрены защитные кожухи.

Питающие точки

Питание может подаваться через соединение (стык) или с торца.

Торцевые заглушки

Концы проводника закрываются торцевыми заглушками.

Кронштейны

Стандартные кронштейны для крепления кранов и опор.

Могут быть использованы скользящие или фиксированные подвесы.

Стандартное расстояние между точками подвеса: 1500–2000 мм (внутри и снаружи помещений).

Компенсаторы температурного расширения

Компенсаторы необходимы для устранения температурных расширений медных и стальных проводников или конструкций.

Позволяют компенсировать температурные деформации без прерывания питания.

Устанавливаются между точками питания, изгибами и другими секциями, если расстояние между ними превышает 200 м.

Изоляционные секции

Используются для электрической изоляции отдельных участков системы или отдельных потребителей.

Обеспечивают гальваническую развязку и предотвращают пробой.

Токосъёмники

Изготавливаются из меди, закалённой стали и имеют графитовые или угольно-медные щётки.

Гарантируют надёжный токосъём.

Кабели могут подключаться сбоку или сзади.

Возможно использование двойных токосъёмников.

Параметр	Алюминий				Медь
Тип	Н24	Н32	Н35	Н52	Н24	Н32	Н52
Номинальный ток при 100% DC и (35°C)	250-300	320-1250	230-800	1250-3000	500-800	800-1600	1250-5000
Сопротивление постоянному току (Ом/км) при 35°C	0.203-0.187	0.153-0.046	0.153-0.067	0.043-0.015	0.116-0.067	0.067-0.039	0.036-0.007
Импеданс (Ом/км) при 35°C	0.209-0.195	0.155-0.048	0.155-0.069	0.044-0.017	0.018-0.069	0.069-0.040	0.038-0.008
Расстояние между опорами	1.5	1.8	1.8	2.0	1.5	1.8	2.0
Длина направляющей	6.0	6.0	6.0	6.0	6.0	6.0	6.0
Длина кожуха	5.83	5.83	5.83	5.75	5.83	5.83	5.75
Максимальное напряжение	660 В (обычно 380 В)				Прочность изоляции: 30-40 кВ/мм
Макс. скорость движения	600 м/мин
Компенсационные секции (расширения)	Необходимы при длине >200 м
Огнестойкость	Класс В1 - без капель пламени, самозатухающий
Температурный диапазон эксплуатации	Стандартная изоляция -20°C до +70°C Высокотемпературная изоляция -10°C до +115°C Низкотемпературная изоляция -40°C до +70°C

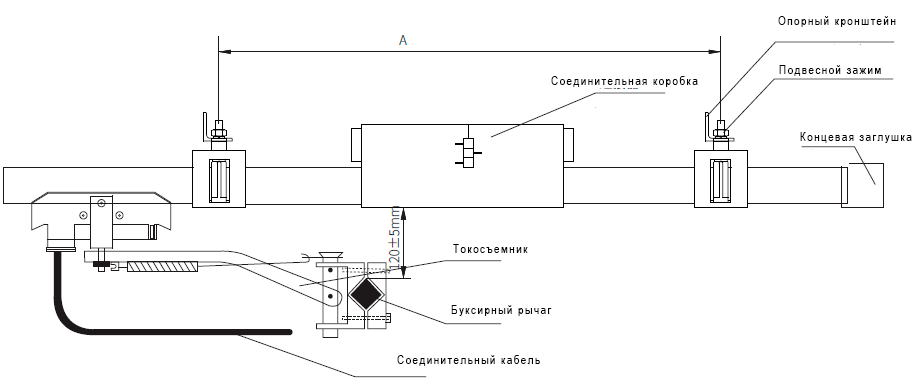

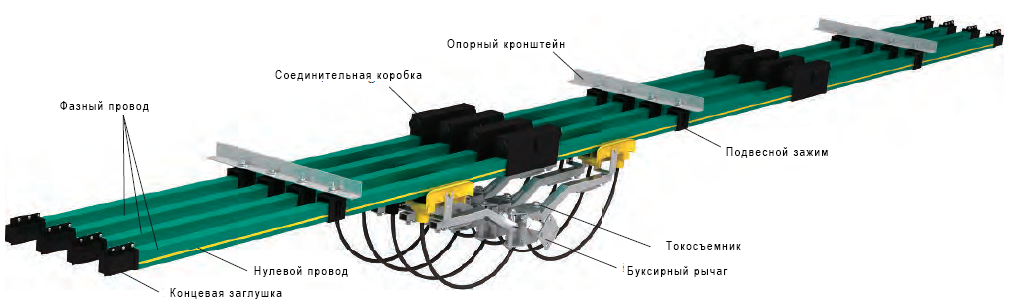

Схема моторотролейного шинопровода

Маркировка моделей

Характеристики

Компания Wuxi Anneng Trolley-Type Busway Electric Co., Ltd. провела следующие усовершенствования в соединении токопроводящей шины:

- Эффективно снижено контактное сопротивление соединителя.

- Увеличена площадь контакта для снижения температуры нагрева и перегрева.

- Применена очистка соединителей (обезжиривание, удаление заусенцев и т.д.).

- Всё это повышает эффективность и срок службы токопровода.

Примеры:

JDC-H (алюминиевый проводник), JDC-HT (медный проводник) — однополюсные токопроводы.

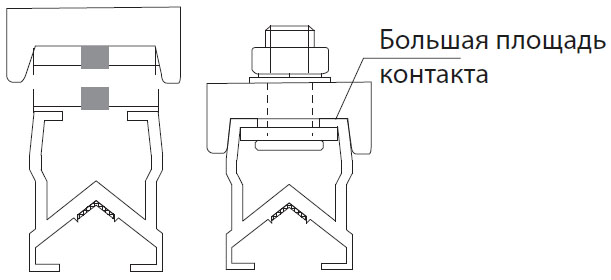

Используется новая структура проводника, при которой верхняя часть поперечного сечения токопроводящей шины немного больше нижней части соединительной пластины.

Применена оригинальная клиновидная форма сечения, после затяжки соединительного болта обеспечивается плотный и всесторонний контакт.

Большая эффективная площадь проводимости, низкое сопротивление, малый нагрев соединения, отсутствие деформаций — всё это обеспечивает стабильную работу токопроводящей шины.

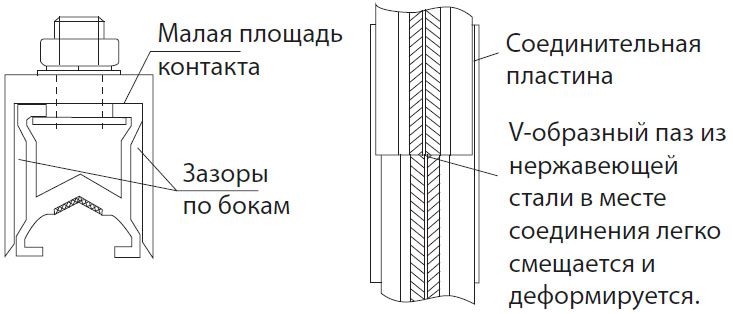

Обычные H-образные соединительные пластины внешне кажутся имеющими большую площадь контакта, но фактически по бокам есть зазоры.

Эффективная площадь проводимости мала, боковые зазоры легко приводят к искривлению проводника в месте соединения.

Угольные щетки токосъемника изнашиваются в местах соединения в несколько раз быстрее, что легко вызывает искренне.

Это значительно сокращает срок службы токопроводящей шины и угольных щеток токосъемника.

Контактный рельс серии H32 320-1250A

Монотролленйный шинопровод Anneng Electric H32

Монотроллейный закрытый шинопровод серии JDC H32 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 320-1600А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V

Алюминиевый проводник

Стандартная длина: 6,0 м, другие длины по запросу

Расстояние между опорами: 1,8 м или 2,0 м

Полоса из нержавеющей стали

В = 9,8 мм

Тип	Материал проводника	Сечение (мм²)	Номинальный ток (А)	Межфазное расстояние (мм)	Сопротивление (Ω/км)	Вес (кг/м)	Код заказа
JDC-H-230/320	Алюминий	230	320	80	0.153	0.96	320126
JDC-H-285/500	Алюминий	285	500	80	0.116	1.13	320136
JDC-H-360/630	Алюминий	360	630	80	0.087	1.38	320156
JDC-H-420/800	Алюминий	450	800	80	0.067	1.50	320166
JDC-H-550/1000	Алюминий	550	1000	80	0.058	1.83	320176
JDC-H-600/1250	Алюминий	600	1250	80	0.046	2.01	320186

Контактный рельс H32 800A (4 метра) медь, 1 жила

Медный проводник

Расстояние между опорами: 1,8 м или 2,0 м

Стандартная длина: 6,0 м, другие длины по запросу

Тип	Материал проводника	Сечение (мм²)	Номинальный ток (А)	Межфазное расстояние (мм)	Сопротивление (Ω/км)	Вес (кг/м)	Код заказа
JDC-HT-230/800	Медь	230	800	80	0.067	2.43	320266
JDC-HT-300/1000	Медь	300	1000	80	0.058	3.05	320276
JDC-HT-360/1250	Медь	360	1250	80	0.046	3.56	320286
JDC-HT-450/1600	Медь	450	1600	80	0.039	4.37	320296

Дополнительная информация:

Изоляционный кожух нулевого провода выполнен с жёлто-зелёной полосой с одной стороны.

• Стандартная изоляция: от -20°C до +70°C

• Высокотемпературная изоляция: от -10°C до +115°C

• Низкотемпературная изоляция: от -40°C до +70°C

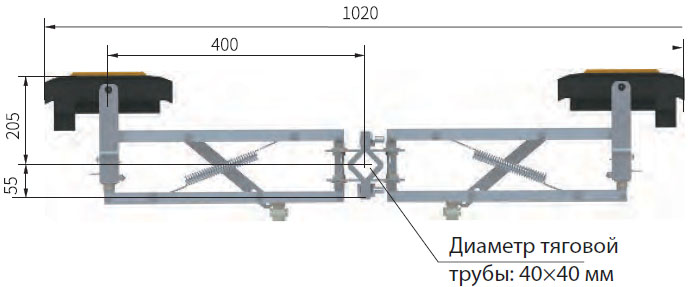

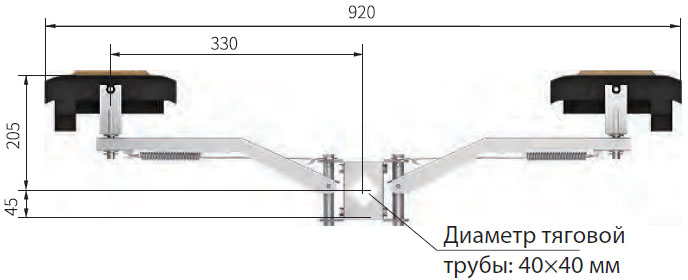

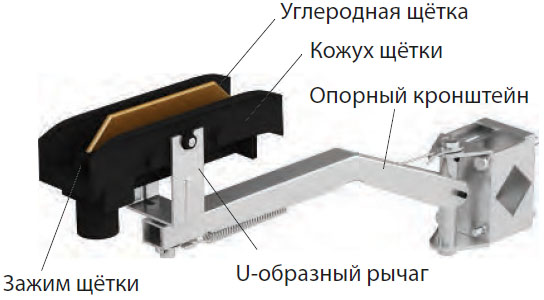

Токосъемник серии JD

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Токосъёмник для H32 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.

Модель	Масса (кг)	Крепеж	Номинальный ток (А)	Артикул
JD-400	1.75	Сталь	400	323110
JD*2-400	3.45	Сталь	800	323120

Модель	Масса (кг)	Крепеж	Номинальный ток (А)	Артикул
JDL-400	2.35	Алюминий	400	323130
JDL*2-400	4.61	Алюминий	800	323140

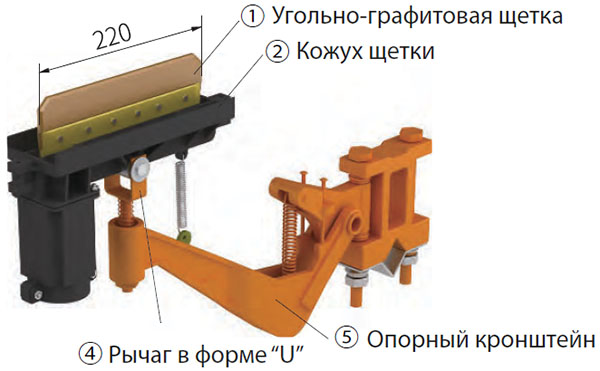

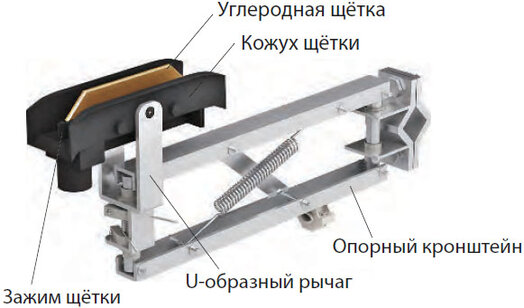

Щетка токосъемника H32 400A

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Комплектующая в токосъемнике.

Угольная щетка и запасные части для токосъемника

Название	Модель	Масса (кг)	Материал	Артикул	Примечание
Угольная щетка	H32TS-147	0.27	Углеродно-графитовая щетка	323101	1
Кожух щетки	H32HT-1	0.18	Инженерный пластик	323102	2
Зажим щетки	H32HB-1	0.025	Инженерный пластик	323103	3
U-образный рычаг	H32UA-1	0.15	Сталь	323104	4
Опора	H32SA-1	1.20	Сталь	323105	5
U-образный рычаг	H32UA-2	0.20	Сталь	323106	6
Опора	H32SA-2	1.60	Сталь	323107	7
Комплект щетки	H32TB-1	0.57	Пластик, угольная щетка, медный зажим	323108	1 + 2 + 3 / Медный зажим

Токосъемник серии JD

Модель	Масса (кг)	Материал	Номинальный ток (А)	Артикул
JDT-500	3.05	Алюминий	500	323150
JDT*2-500	6.01	Алюминий	1000	323160

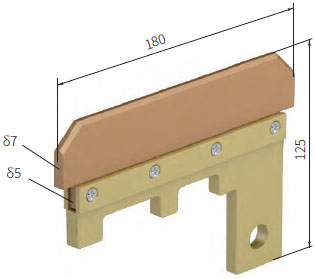

Щетка токосъемника H32 500А

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Комплектующая в токосъемнике.

Название	Тип	Масса (кг)	Материал	Артикул	Примечание
Угольно-графитовая щетка	H32TS-180	0.73	Медно-графитовая щетка	323111	11
Крышка щетки	H32HT-2	0.30	Пластик	323112	12
Сборка щетки	H32TB-2	1.03	Пластик и угольная щетка	323118	11 + 12

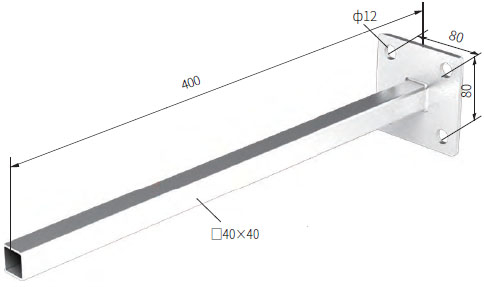

Поводок токосъемника H32 400мм

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для удержания токосъемника.

Тип	Масса (кг)	Материал	Длина (мм)	Артикул	Примечание
HQY-400	1.00	Сталь	400	325040	4/4P
HQY-350	0.85	Сталь	350	325035	3/3P
HQY-X	>1.00	Сталь	>400	325080	-

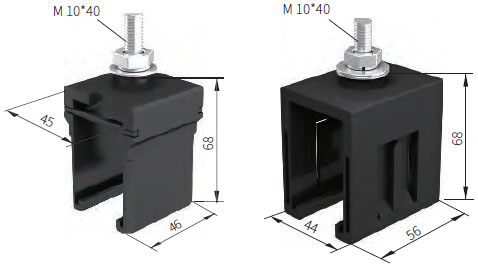

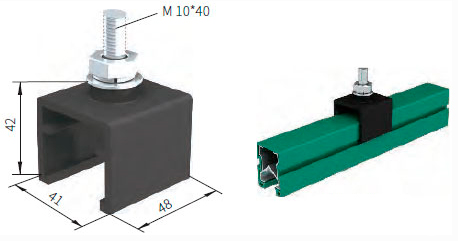

Подвес скользящий H32

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для закрепления рельсового проводника на высоте.

Тип	Вес (кг)	Материал	Артикул
H32DJ-1	0.087	Пластик	323901
H32DJ-2	0.075	Пластик	323902
H32DJ-5*	0.088	Полиэстер (для высокой температуры)	323905

*Примечание: используется при высокой температуре

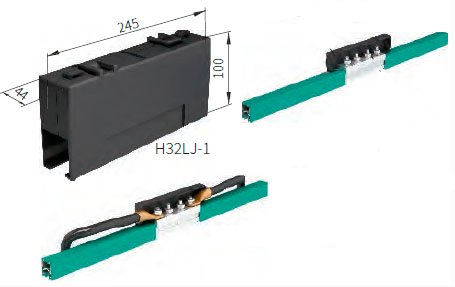

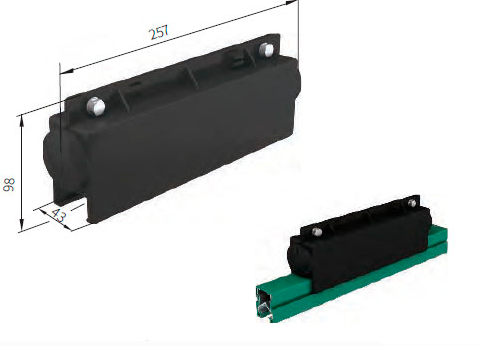

Крышка стыковая H32

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходима для соединения рельсового проводника между собой.

Тип	Вес (кг)	Материал	Артикул
H32LJ-1	0.21	Пластик	323401
H32LJ-5*	0.23	Полиэстер	323405

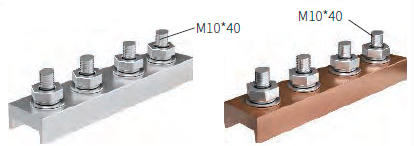

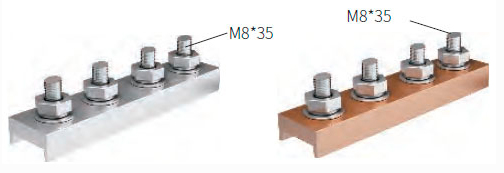

Клемма соединительная Н32

Каждое соединение может использоваться как питающее. Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для закрепления рельсового проводника на высоте.

Тип	Вес (кг)	Материал	Артикул
H32JT-500A	0.32	Алюминий	323422
H32JT-800A	0.41	Медь	323423
H32JT-1000A	0.40	Алюминий	323425
H32JT-1250A	0.66	Медь	323427
H32JT-1600A	0.82	Медь	323429

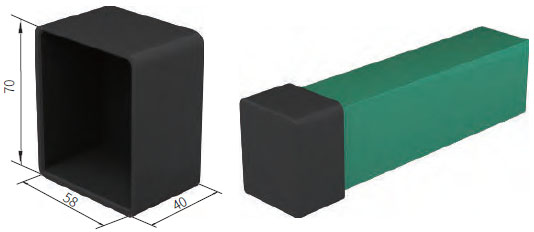

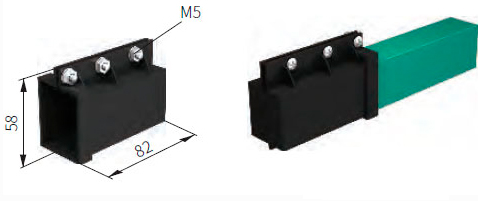

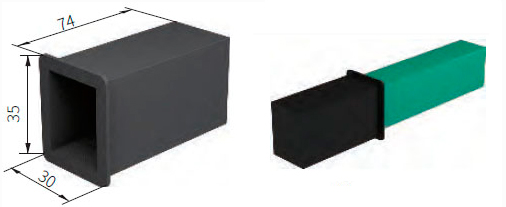

Крышка концевая Н32

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходима для закрытия медных контактов с торца шинопровода.

Тип	Вес (кг)	Материал	Артикул
H32DM	0.04	Пластик	323701

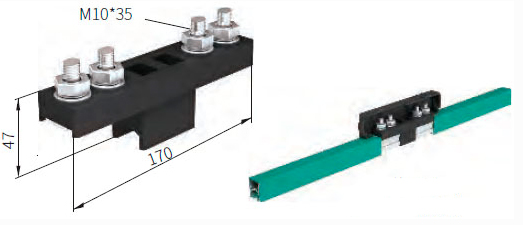

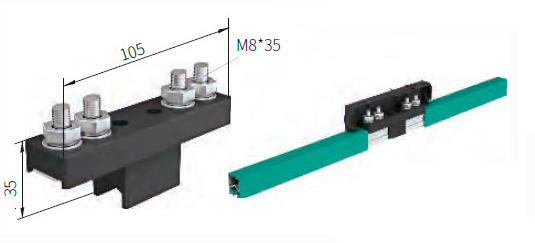

Изолирующая секция

Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для изолирования токопроводящей жилы в рельсовом проводнике.

Тип	Вес (кг)	Материал	Артикул
H32FD	0.13	Пластик	326030

Контактный рельс серии H24 250-300А алюминий

Монотроллейный закрытый шинопровод серии H24 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 250-800A. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V

- Стандартная длина: 6,0 м

- Шаг крепления: 1,5 м

- Возможна поставка других длин по запросу

- С нержавеющей стальной лентой (B = 8,5 мм)

- Минимальный радиус изгиба (для кривых): R ≥ 1.2 м

Тип	Материал	Сечение (мм2)	Номинальный ток (А)	Утечка	Сопротивление	Масса (кг)	Артикул
JDC-H-160/250	Алюминий	160	250	45 или 80	0.203	0.63	240126
JDC-H-180/300	Алюминий	180	300	45 или 80	0.187	0.71	240136

Контактный рельс H24 500-800А медь

- Медный токопровод

- Стандартная длина: 6,0 м

- Шаг крепления: 1,5 м

- Возможна поставка других длин по запросу

Тип	Материал	Сечение (мм2)	Номинальный ток (А)	Утечка	Сопротивление	Вес (кг)	Артикул
JDC-HT-160/500	Медь	160	500	45 или 80	0.112	1.68	240256
JDC-HT-180/600	Медь	180	600	45 или 80	0.098	1.86	240266
JDC-HT-200/700	Медь	200	700	45 или 80	0.087	2.04	240276
JDC-HT-230/800	Медь	230	800	45 или 80	0.076	2.30	240286

Примечания по температурному режиму изоляции:

Стандартная изоляция (желто-зеленая полоса с одной стороны): диапазон температур: -20°C до +70°C

Высокотемпературная изоляция: диапазон температур: -10°C до +115°C

Низкотемпературная изоляция: диапазон температур: -40°C до +70°C

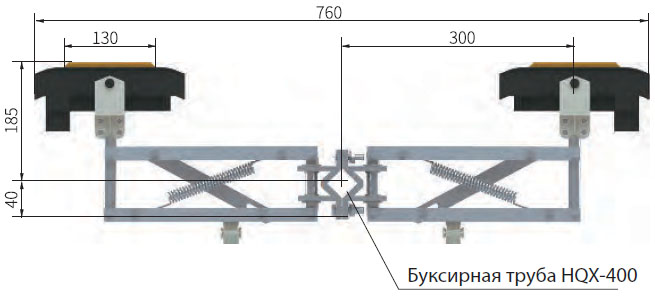

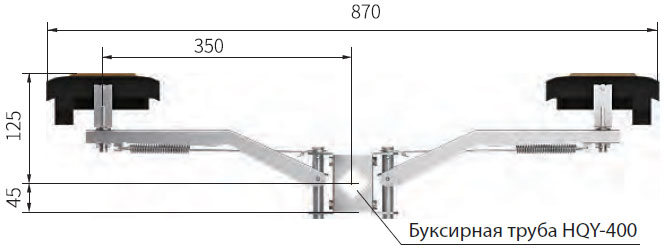

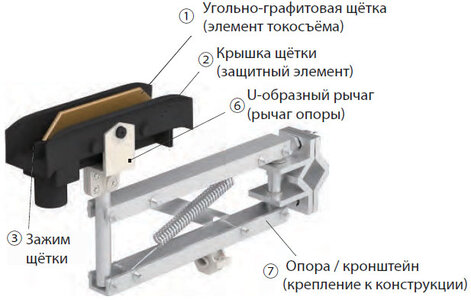

Токосъемник H24 200A

Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Токосъёмник для H24 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.

Тип	Вес (кг)	Материал	Номинальный ток (А)	Артикул
JD-200	1.45	Оцинкованная сталь	200	243110
JD*2-200	2.72	Оцинкованная сталь	400	243120
JDL-200	1.18	Алюминий	200	243130
JDL*2-200	2.25	Алюминий	400	243140

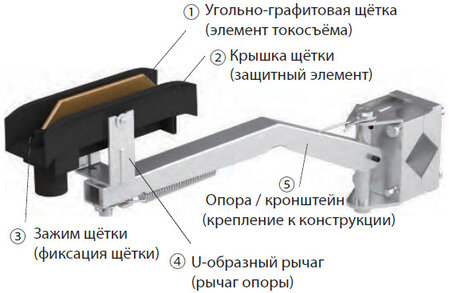

Щетки и запасные части токосъемника

Наименование	Тип	Вес (кг)	Материал	Код заказа	Примечание
Щетка токосъемника H24 200А	H24TS-130	0.12	Щетка на медной основе	243101	1
Кожух щетки Н24 200А	H24HT-1	0.09	Инженерный пластик	243102	2
Зажим щетки Н24 200А	H24HB-1	0.015	Инженерный пластик	243103	3
П-образный рычаг	H24UA-1	0.095	Углеродистая сталь	243104	4
Опорный кронштейн	H32SA-1	1.20	Углеродистая сталь	323105	5
U-образный рычаг	H24UA-2	0.13	Углеродистая сталь	243106	6
Опорный кронштейн	H32SA-2	1.10	Углеродистая сталь	323107	7
Щетка Н24 200А в сборе	H24TB-1	0.30	Инженерный пластик + угольно-графитовая щетка + зажим из меди	243108	1 + 2 + 3 / Медный зажим

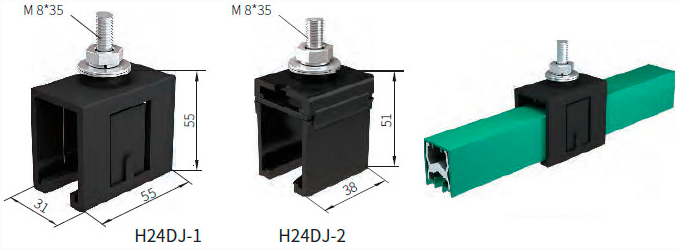

Подвес скользящий Н24

Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходим для закрепления рельсового проводника на высоте.

Тип	Вес (кг)	Материал	Артикул
H24DJ-1	0.05	Пластик	243901
H24DJ-2	0.044	Пластик	243902
H24DJ-5*	0.055	Полиэстер	243905

Примечание: H24DJ-5 предназначен для использования в условиях высокой температуры.

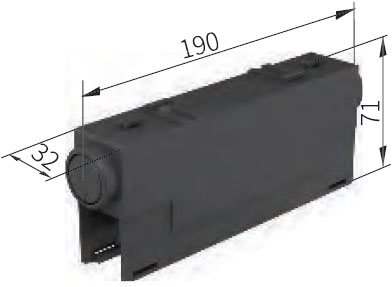

Крышка стыковая H24

Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходима для соединения рельсового проводника меджу собой.

Примечание: H24LJ-5 также подходит для высокотемпературной среды.

Тип	Вес (кг)	Материал	Код заказа
H24LJ-1	0.12	Пластик	243401
H24LJ-5*	0.13	Полиэстер	243405

Клемма соединительная Н24 (алюминий/медь)

Каждое соединение может использоваться как точка питания.

Тип	Вес (кг)	Материал	Артикул
H24JT-250A	0.15	Алюминий	243425
H24JT-500A	0.23	Медь	243426
H24JT-800A	0.31	Медь	243428

Крышка концевая Н24

Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходима для закрытия медных контактов с торца шинопровода.

Тип	Вес (кг)	Материал	Артикул
H24DM	0.02	Инженерный пластик	243701

Изолирующая секция H24

Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходим для изолирования токопроводящей жилы в рельсовом проводнике.

Тип	Вес (кг)	Материал	Артикул
H24FD	0.07	Инженерный пластик	246030

Части контактной шины серии H52

Монотроллейный шинопровод Anneng Electric H52

Алюминиевая шина

Нержавеющая стальная лента

Ширина В = 16 мм

Примечание: стандартная длина 6,0 м.

Возможны другие длины по запросу.

Тип	Материал	Сечение (мм2)	Номинальный ток (А)	Утечка	Сопротивление	Вес (кг)	Артикул
JDC-H-900/1500	Алюминий	900	1500	100	0.039	2.85	390116
JDC-H-1000/1600	Алюминий	1000	1600	100	0.037	3.25	390126
JDC-H-1350/2000	Алюминий	1350	2000	100	0.028	4.32	390136
JDC-H-1600/2500	Алюминий	1600	2500	100	0.018	4.99	390156
JDC-H-2000/3000	Алюминий	2000	3000	100	0.015	6.07	390166

Желтая изоляция: покрытие с желтым цветом только с одной стороны

Примечание: стандартная длина 6,0 м. Возможны другие длины по запросу.

Тип	Материал	Сечение (мм2)	Номинальный ток (А)	Утечка	Сопротивление	Вес (кг)	Артикул
JDC-HT-700/2000	Медь	700	2000	100	0.026	6.91	390236
JDC-HT-850/2500	Медь	850	2500	100	0.018	8.25	390256
JDC-HT-1000/3000	Медь	1000	3000	100	0.011	9.65	390266
JDC-HT-1200/3500	Медь	1200	3500	100	0.009	11.42	390276
JDC-HT-1600/4500	Медь	1600	4500	100	0.008	14.99	390286
JDC-HT-1800/5000	Медь	1800	5000	100	0.007	16.75	390296

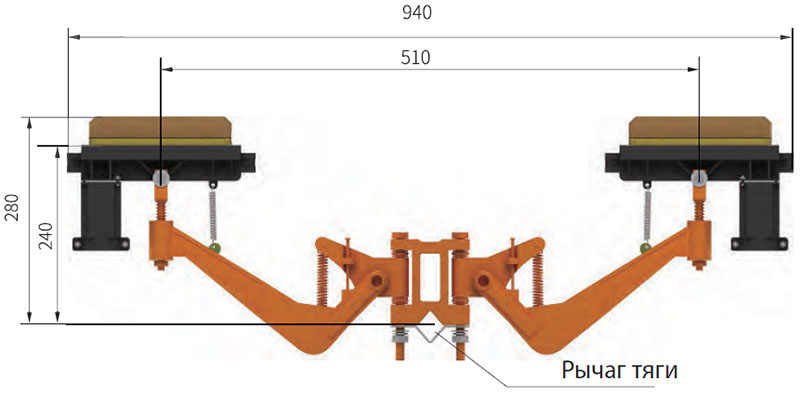

Сборщик тока серии Н52

Тип	Вес (кг)	Крепеж	Номинальный ток (А)	Артикул
JD-800	5.10	Сталь	800	393180
JD*2-800	10.20	Сталь	1600	393190

Щетка и запасные части для сборщика тока

Наименование	Тип	Вес (кг)	Материал	Артикул	Примечание
Угольная щетка	H52TS-110	1.20	Угольная щетка Латунь	393101	1
Крышка для щетки	H52HT-1	0.50	Пластик	393102	2
U-образный рычаг	H52UA-1	0.50	Сталь	393104	4
Опорный рычаг	H52SA-1	3.00	Сталь	393105	5
Опорный рычаг	H52SA-2	1.50	Алюминий	393106	5
Угольная щетка в сборе	H52TB-1	1.70	Пластик Угольная щетка	393108	1 + 2

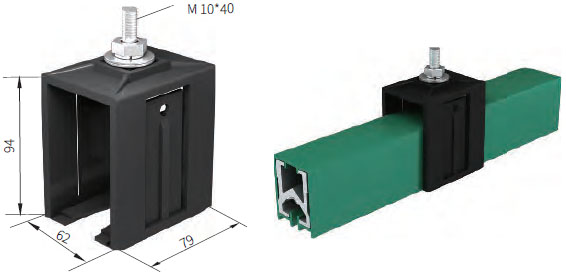

Подвес

Тип	Вес (кг)	Материал	Артикул
H52DJ-1	0.13	Пластик	393901
H52DJ-5*	0.14	Полиэстер	393905

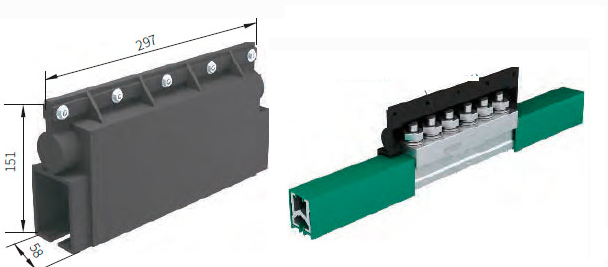

Соединительная коробка

Каждое соединение может использоваться как питающее соединение.

Тип	Вес (кг)	Материал	Артикул
H52LJ-1	0.23	Пластик	393401
H52LJ-5*	0.24	Полиэстер	393405

Соединения

Тип	Вес (кг)	Материал	Артикул
H52JT-1500A	1.70	Алюминий	393422
H52JT-2000A	2.95	Алюминий	393425
H52JT-3000A	2.35	Алюминий	393427
H52JT-4000A	4.95	Медь	393428
H52JT-5000A	5.35	Медь	393429

Концевая заглушка

Тип	Вес (кг)	Материал	Артикул
H52DM	0.04	Пластик	393701

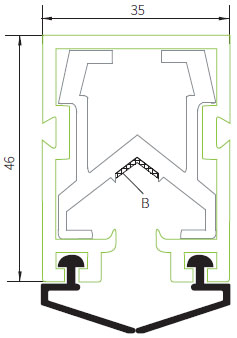

Серия H35 закрытого типа

Стандартная длина: 6,0 м, другие длины по запросу. Доступна только стандартная оболочка.

Модель	Материал	Сечение (мм2)	Номинальный ток (А)	Расстояние утечки (мм)	Сопротивление	Вес (кг)	Артикул
JDC-HE-230/320	Алюминий	230	320	80	0.153	0.96	350126
JDC-HE-285/500	Алюминий	285	500	80	0.116	1.79	350136
JDC-HE-360/600	Алюминий	360	600	80	0.087	2.04	350156
JDC-HE-420/800	Алюминий	420	800	80	0.067	2.16	350166

Соединительная коробка

Каждое соединение можно было бы использовать для подачи соединения.

Модель	Вес (кг)	Материал	Артикул
H35LJ-1	0.137	Пластик	353401
H35LJ-5*	0.155	Полиэстер	353405

* Применяется при высокой температуре.

Подвес

Тип	Вес (кг)	Материал	Артикул
H35DJ-1	0.066	Пластик	353901
H35DJ-5*	0.075	Полиэстер	353905

Модель	Материал	Артикул
H19PZJ-AL	Алюминий	193501
H19PZJ-CU	Медь	193502
H24PZJ-AL	Алюминий	243501
H24PZJ-CU	Медь	243502
H32PZJ-AL	Алюминий	323501
H32PZJ-CU	Медь	323502
H52PZJ-AL	Алюминий	393501
H52PZJ-CU	Медь	393502

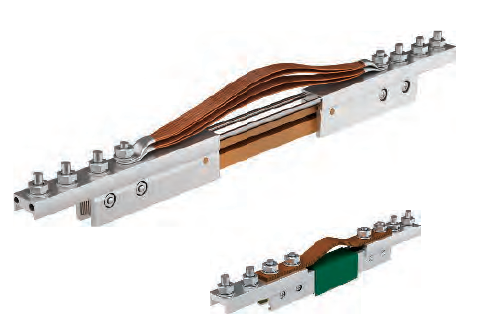

Решение для компенсационного участка

Решение для температурных деформаций. Причина необходимости:

Температурное расширение вызывает удлинение проводника, что при больших длинах требует компенсации. Компенсация проводится через:

(1) Установка температурного компенсатора:

Устанавливается между двумя участками проводящей системы, чтобы предотвратить напряжения из-за расширения.

Формула:

x =a(T1+Tmax-T)

- a — коэффициент расширения материала:

- для меди ≈ 0.017

- для алюминия ≈ 0.014

- T1 — температура окружающей среды при монтаже, °C

- Tmax — максимальная рабочая температура, обычно +30°C

- T — температура эксплуатации, °C

Зазор не должен быть менее 5 мм! Если меньше — необходимо пересчитать параметры.

(2) На каждые 200 м длины необходимо устанавливать фиксированный зажим, чтобы компенсировать удлинение проводника.

Примерная схема установки:

- Длина установки: 6000 мм (6 м)

- Слева и справа — фиксированные зажимы

- По центру — температурный компенсатор

- При удлинении — компенсатор будет «играть», сохраняя целостность системы

(3) Если длина линии превышает 200 м, то рекомендуется использовать дополнительные компенсаторы с интервалом в 200 м для сохранения работоспособности системы.

Технические характеристики и комплектация компенсатора
Количество компенсаторов		1		2		3		4		5		Промежуточная длина а
Общая длина												м
Материал		Ал.	Мед.	Ал.	Мед.	Ал.	Мед.	Ал.	Мед.	Ал.	Мед.	Ал.	Мед.
t°C	10	400	400	600	600	800	800	1000	1000	1200	1200	200	200
	20	387	400	575	600	762	800	950	1000	1138	1200	187	200
	30	325	376	450	553	575	729	700	905	825	1082	125	176
	40	293	332	387	464	481	597	575	729	669	862	93	132
	50	275	306	350	412	425	517	500	623	575	729	75	106
	60	232	288	325	376	387	464	450	553	512	641	62	88
	70	253	275	307	351	360	427	414	502	468	578	53	75
	80	247	266	294	332	340	398	387	464	434	531	47	66
	90	242	259	283	317	325	375	366	435	408	494	42	59
	100	237	253	275	306	312	359	350	412	387	464	37	53

Технические характеристики
Уровень заряда	Температура
40%	10
60%	20
100%	30

Примеры:

Максимальная температура в определенном месте Tmax=60°C

самая низкая температура, возникающая в зоне применения

Минимальная температура в определенном месте Tmin=0°C

самая высокая рабочая температура в области применения

Установочная температура: T=20°C

Посмотрите на таблицу, чтобы увидеть: ×=30 мм

1 Зарезервированные значения зазора на обоих концах сегмента расширения одинаковы и соответствуют значениям ×, отмеченным значком.

2 Если горловина рупора используется в качестве расширительной секции, зарезервированный зазор должен составлять 2×.

3 способ просмотра таблицы состоит в том, чтобы соединить самую высокую локальную температуру и самую низкую локальную температуру в виде косой черты; затем установить температуру

Внешний край градуса пересекается косой чертой в осевом направлении ×, и соответствующим значением является значение ×.

Устройство системы

Руководство по установке:

1. Установка опор: закрепите две опоры с обеих сторон рельса (сваркой или болтами) и отрегулируйте их в горизонтальное положение (добавьте 1 или 2 точки, чтобы соответствовать длине маршрута прокладки проводов). Прокладку проводов между двумя опорами примите за ориентир, остальные опоры должны быть установлены в соответствии со стандартным расстоянием (1800 мм для болтов и 2000 мм для при сварке), чтобы обеспечить параллельность рельса-проводника по высоте на расстоянии менее 10 мм.

2. Соединительную часть проводника и соединителя следует отшлифовать абразивной тканью для удаления оксидного слоя, нанести электропроводящую пасту и закрутить болт, дважды проверить, чтобы шов направляющих был минимальным.

3. Установка токоприемника: определите длину буксировочного устройства в соответствии с полюсами электрода и установочным пространством. Расстояние между верхним и нижним концами токопроводящей шины должно составлять 120±5 мм. (см. установочный чертеж токопроводящей шины для получения более подробной информации)

4. Торцевая крышка: установите торцевые крышки с обеих сторон и закрепите их прорезиненной тканью.

5. Проверка: проверьте параллельность направляющих рельсов и рабочего пути подъемного устройства и контролируйте глубину в пределах 20 мм, проведите тестовый запуск и проверьте состояние движущегося куска, проходящего через каждый узел соединения, затяните все крепежные детали, если возникнут какие-либо проблемы, проведите пробный запуск в течение одного месяца без перерыва и снова затяните все крепежные детали.

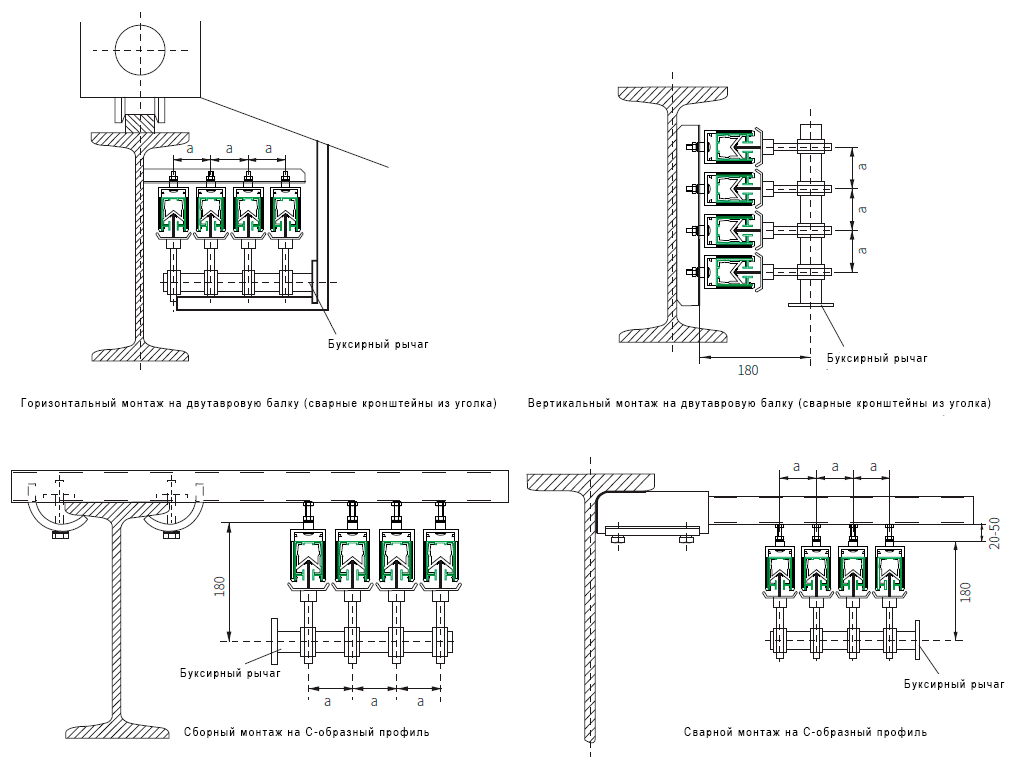

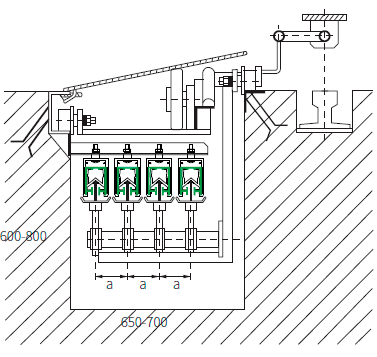

Устройство системы

Технические характеристики и комплектация устройства системы
Тип	Расстояние между двумя направляющими
Н19	35 или 80
Н24	45 или 80
Н32	80
Н35	80
Н52	100

Тип	Жилы	Материал	Артикул
HZJ-31	3	Углеродистая сталь	320001
HZJ-41	4	Углеродистая сталь	320002
HZJ-32	3	Листовая сталь	320011
HZJ-42	4	Листовая сталь	320012
HZJ-C	3-4	C-Track	320021
